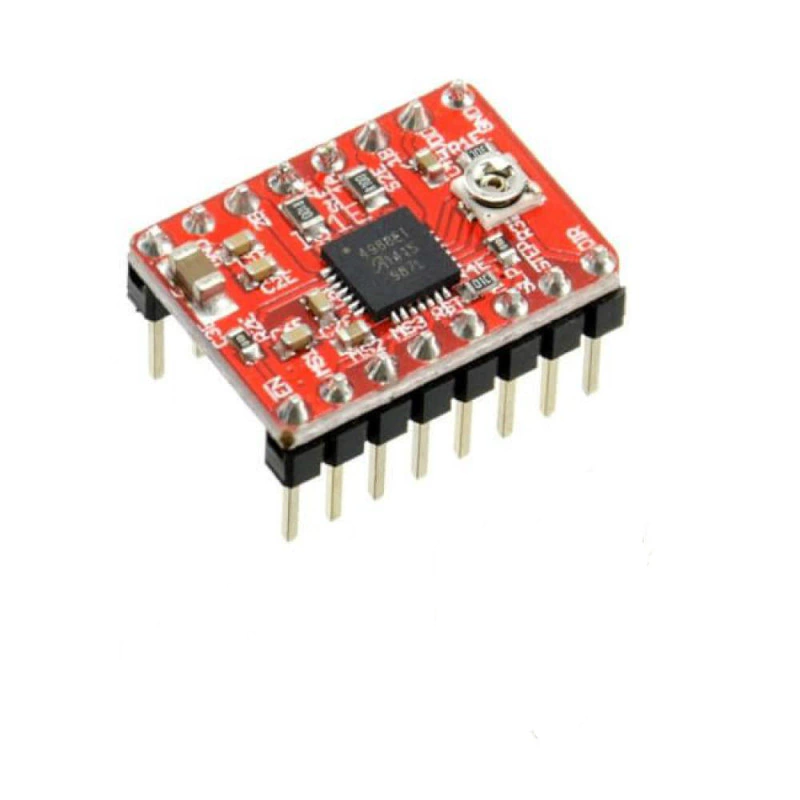

Descrição: Esta placa breakout para A4988 driver de motor de passo bipolar apresenta limitação de corrente ajustável, proteção contra sobrecorrente e sobretemperatura, e cinco resoluções de passos diferentes (1/1, 1/2, 1/4, 1/8 e 1/16). Ele opera com uma tensão de 8 a 35 V e pode fornecer aproximadamente 1A por fase sem a necessidade de um dissipador de calor ou ventilação forçada ( ele pode operar com 2A por bobina com refrigeração adicional suficiente). Esta placa vem com pinos header machos sem solda

Características:

• Interface de controle simples de passo e direção
• Cinco resoluções de passo diferentes: passo cheio, meio passo, um quarto, um oitavo e um dezesseisavos
• Controle de corrente ajustável permite a marcação de corrente máxima de saída com um potenciômetro, o que permite o uso de voltagens superiores ao suportado pelo motor para alcançar maiores taxas de passos.
• Controle de alteração inteligente que seleciona automaticamente o modo de decaimento de corrente (rápido ou lento)
• Desligamento por superaquecimento, travamento por sub-voltagem e proteção contra corrente cruzada
• Proteção contra curto ao terra e curto à alimentação
• Este item é enviado com todos os componentes SMD soldados incluindo o A4988, como mostrado nas imagens do produto.
• Alguns motores de passo unipolares (com seis ou oito cabos) podem ser controlados com esta placa. Motores de passo com cinco cabos não funcionarão com este dispositivo.

Conexão do motor: Motores de passo com 4, 6 e 8 cabos podem ser controlados pelo A4988 se estiverem conectados corretamente.

Importante: Conectar ou desconectar um motor de passo enquanto o controlador está alimentado pode destruir o controlador.
